Kabelquerschnitt richtig berechnen

Wer sein Wohnmobil selbst umbaut oder repariert, kommt früher oder später an einen Punkt, an dem neue Kabel verlegt werden müssen. Ob für eine zusätzliche USB-Steckdose, eine neue LED-Beleuchtung oder eine leistungsstarke Kühlbox – bei all diesen Projekten stellt sich dieselbe entscheidende Frage: Welchen Kabelquerschnitt brauche ich eigentlich? Diese Frage wird von vielen Heimwerkern unterschätzt, dabei ist die Wahl des richtigen Kabelquerschnitts im Wohnmobil eine der wichtigsten Entscheidungen bei jeder Elektroinstallation. Ein zu dünnes Kabel kann sich erhitzen, die Isolierung beschädigen und im schlimmsten Fall einen Kabelbrand auslösen. Ein unnötig dickes Kabel ist teuer und schwer zu verarbeiten. Es lohnt sich also, das Thema einmal gründlich zu verstehen.

Warum der richtige Kabelquerschnitt im Wohnmobil so wichtig ist

Im Wohnmobil arbeiten wir in der Regel mit einem 12-Volt-Gleichstromsystem. Das klingt harmlos, hat aber eine besondere Tücke: Bei niedrigen Spannungen fließen für dieselbe Leistung deutlich höhere Ströme als etwa im 230-Volt-Hausnetz. Ein Gerät mit 100 Watt Leistung zieht am 230-Volt-Netz knapp 0,5 Ampere – am 12-Volt-System dagegen über 8 Ampere. Das bedeutet, dass die Kabel im Wohnmobil vergleichsweise viel Strom transportieren müssen, und genau hier kommt der Kabelquerschnitt ins Spiel. Je mehr Strom durch ein Kabel fließt, desto größer muss der Querschnitt sein – sonst entsteht Wärme, es kommt zu Spannungsabfall und die gesamte Elektrik leidet darunter.

Besonders kritisch wird es bei langen Leitungswegen. Je länger das Kabel, desto größer der elektrische Widerstand – und desto mehr Spannung geht auf dem Weg vom Verbraucher verloren. Dieser sogenannte Spannungsabfall ist bei 12-Volt-Systemen ein häufiges Problem, das viele Camper-Ausbauer erst dann bemerken, wenn Geräte nicht mehr richtig funktionieren oder die Kühlbox nicht die gewünschte Leistung bringt. Ein korrekt berechneter Kabelquerschnitt im Wohnmobil verhindert genau das.

Die Formel: Kabelquerschnitt im Wohnmobil berechnen

Die gute Nachricht: Mit ein bisschen Grundrechnung lässt sich der benötigte Kabelquerschnitt zuverlässig selbst berechnen. Zunächst ermittelst Du den maximalen Strom, der durch das Kabel fließen wird. Die Formel lautet:

Strom (A) = Leistung (W) ÷ Spannung (V)

Bei einem 12-Volt-System und einer Kühlbox mit 60 Watt ergibt das also 60 ÷ 12 = 5 Ampere. Jetzt kommt die Kabellänge ins Spiel. Für die Berechnung des benötigten Querschnitts verwendest Du folgende Formel:

Querschnitt (mm²) = (2 × Leitungslänge in Meter × Strom in Ampere) ÷ (Leitfähigkeit × zulässiger Spannungsabfall in Volt)

Als Leitfähigkeit für Kupferkabel nimmst Du den Wert 56. Den zulässigen Spannungsabfall solltest Du auf maximal 0,5 Volt begrenzen – das entspricht etwa 4 % bei einem 12-Volt-System. Bei einem 5-Ampere-Verbraucher und einer Leitungslänge von 4 Metern (Hin- und Rückleitung also 2 × 4 = 8 Meter) ergibt sich: (8 × 5) ÷ (56 × 0,5) = 40 ÷ 28 ≈ 1,43 mm². In diesem Fall wärst Du mit einem Fahrzeugkabel 1,5 mm² gut bedient.

Daumenregeln für den Kabelquerschnitt im Wohnmobil

Nicht jeder möchte jedes Mal rechnen. Für die Praxis haben sich folgende Richtwerte bewährt, die Du als Orientierung nutzen kannst:

• 0,5–1,5 mm² – für Beleuchtung, kleine Schalter und Signalleitungen
• 1,5–2,5 mm² – für USB-Ladegeräte, kleine 12V-Geräte bis ca. 15 Ampere
• 4–6 mm² – für Kühlboxen, Wechselrichter kleiner Leistung, Kompressoren
• 10–16 mm² – für Ladebooster, größere Wechselrichter, Verbindung zur Zweitbatterie
• 25–50 mm² – für die Hauptleitung zwischen Batterie und Verteiler

Diese Richtwerte ersetzen keine genaue Berechnung, geben aber eine solide Grundlage für die meisten DIY-Projekte im Camper. Wichtig ist außerdem: Runde immer auf den nächsthöheren Standardquerschnitt auf, niemals ab. Lieber etwas mehr Kupfer als ein zu dünnes Kabel.

Absicherung nicht vergessen

Ein häufig gemachter Fehler beim Verlegen neuer Leitungen ist das Vergessen oder falsche Dimensionieren der Absicherung. Jedes Kabel muss durch eine KFZ-Sicherung geschützt werden, die so ausgelegt ist, dass sie den maximalen Dauerstrom des Kabels begrenzt – und nicht den maximalen Strom des Verbrauchers. Ein 1,5-mm²-Kabel ist typischerweise für bis zu 15 Ampere Dauerstrom ausgelegt. Die Sicherung sollte also kleiner oder gleich diesem Wert sein, niemals größer. Denn die Sicherung schützt das Kabel, nicht das Gerät. Diese Verwechslung kann gefährlich werden.

Die Sicherung gehört dabei so nah wie möglich an die Spannungsquelle, also in der Regel direkt an der Batterie oder am Verteilerkasten. So ist das gesamte Kabel geschützt, nicht nur der Teil nahe am Verbraucher. Wenn Du Dein Verkabelungssystem systematisch aufbauen möchtest, empfehlen wir Dir auch unseren Artikel zur Elektroinstallation für Camper leicht erklärt, in dem wir den Gesamtaufbau einer Camper-Elektrik ausführlich beschreiben.

Das richtige Kabel auswählen: Mehr als nur der Querschnitt

Neben dem Querschnitt spielt auch die Kabeltype eine Rolle. Im Fahrzeugbereich solltest Du grundsätzlich auf Fahrzeugleitung FLRY setzen. Diese Kabel sind speziell für den Einsatz in Kraftfahrzeugen entwickelt, besitzen eine öl- und kraftstoffbeständige Isolierung und sind flexibel genug für den Einsatz in engen Bereichen. Für Verbindungen zur Batterie und im Motorraum eignen sich zudem Batteriekabel aus reinem Kupfer, die eine besonders hohe Stromtragfähigkeit bieten.

Vermeide im Wohnmobil unbedingt normale Hausinstallationskabel (NYM oder H07V-K). Diese sind für stationäre Verlegung im Hausbau konzipiert und nicht für die Vibrationen, Temperaturschwankungen und mechanischen Belastungen im Fahrzeug geeignet. Das falsche Kabel kann mit der Zeit spröde werden, reißen oder kurzschließen – ein ernsthaftes Sicherheitsrisiko auf Reisen.

Verbindungen sauber ausführen

Der beste Kabelquerschnitt nützt wenig, wenn die Verbindungen schlecht ausgeführt sind. Für Klemm- und Steckverbindungen solltest Du auf Kabelschuhe mit Crimpzange setzen. Gecrimpt erzeugen diese eine gasdichte Verbindung, die deutlich zuverlässiger ist als eine einfache Verdrillung. Nutze außerdem Schrumpfschlauch mit Kleber, um alle Verbindungsstellen zu versiegeln und vor Feuchtigkeit zu schützen. Gerade im Wohnmobil ist das entscheidend, denn Kondensation, Reinigungswasser oder feuchte Umgebungen können unversiegelte Verbindungen schnell korrodieren lassen.

Damit Du die fertigen Kabel später auch noch nachvollziehen kannst, lohnt sich eine sorgfältige Beschriftung. Wie Du Kabel im Wohnmobil übersichtlich verlegst und dauerhaft ordnest, haben wir im Artikel Kabel im Wohnmobil organisieren ausführlich beschrieben.

Fazit: Kabelquerschnitt im Wohnmobil – lieber einmal mehr nachrechnen

Die Berechnung des richtigen Kabelquerschnitts im Wohnmobil ist keine Raketenwissenschaft, aber sie verlangt ein Mindestmaß an Sorgfalt. Wer die einfachen Formeln kennt, die Leitungslänge berücksichtigt und immer auf den nächsthöheren Standardquerschnitt aufrundet, ist auf der sicheren Seite. Kombiniert mit der richtigen Kabeltype, einer korrekten Absicherung und sauber gecrimten Verbindungen entsteht eine Elektroinstallation, die zuverlässig und dauerhaft funktioniert – egal ob auf dem Campingplatz oder in der Einöde. Investiere die Zeit in eine ordentliche Planung, bevor Du das erste Kabel verlegst – Du wirst es auf jeder Reise zu schätzen wissen.

+ Welchen Kabelquerschnitt brauche ich für eine 12V Kühlbox im Wohnmobil?

Für eine typische 12V Kühlbox mit 60 Watt Leistung benötigst du bei einer Leitungslänge von etwa 4 Metern einen Kabelquerschnitt von mindestens 1,5 mm². Die Berechnung ist einfach: Die Kühlbox zieht bei 60 Watt und 12 Volt etwa 5 Ampere (60 ÷ 12 = 5A). Mit der Formel (2 × Leitungslänge × Strom) ÷ (56 × 0,5 Volt Spannungsabfall) kommst du auf 1,43 mm² – aufgerundet also 1,5 mm².

Bei längeren Kabelwegen oder leistungsstärkeren Kühlboxen solltest du auf Fahrzeugleitung 2,5 mm² oder sogar 4 mm² setzen. Wichtig: Verwende ausschließlich Fahrzeugleitung FLRY, keine Hauskabel! Diese sind speziell für die Vibrationen und Temperaturschwankungen im Wohnmobil ausgelegt.

Sichere das Kabel mit einer KFZ-Sicherung mit maximal 15 Ampere direkt an der Batterie ab und nutze Kabelschuhe mit Crimpzange für sichere Verbindungen.

+ Wie berechne ich den richtigen Kabelquerschnitt für 12V im Wohnmobil?

Die Berechnung des Kabelquerschnitts erfolgt in zwei Schritten: Erst den Strom ermitteln, dann den Querschnitt berechnen. Die Formel für den Strom lautet: Leistung (W) ÷ Spannung (V) = Strom (A). Bei einem 50-Watt-Gerät am 12V-System sind das also 50 ÷ 12 = 4,17 Ampere.

Für den Kabelquerschnitt nutzt du dann: (2 × Leitungslänge in Meter × Strom in Ampere) ÷ (56 × 0,5 Volt). Die 56 ist die Leitfähigkeit von Kupfer, 0,5 Volt der empfohlene maximale Spannungsabfall. Bei 4 Metern Leitungsweg und 4,17 Ampere ergibt das: (8 × 4,17) ÷ 28 = 1,19 mm² – du rundest auf 1,5 mm² auf.

Für die praktische Arbeit brauchst du eine Crimpzange, passende Kabelschuhe und Schrumpfschlauch zum Isolieren der Verbindungen.

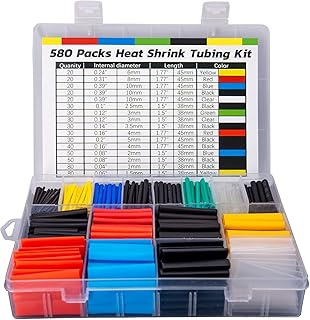

Empfohlene Produkte zu Schrumpfschlauch Set

Schrumpfschlauch Set 400 Stück wasserdicht mit…

13,00 €

⭐ 4.9 von 5 Sternen

Eventronic Schrumpfschlauch Set 900 Stück, IP5…

16,00 €

⭐ 4.7 von 5 Sternen

900 Stück Schrumpfschlauch Set, Schrumpfverbin…

6,00 €

⭐ 4.7 von 5 Sternen

Vinabo 900 Stück Schrumpfschlauch Set, Schwarz…

7,00 €

⭐ 4.6 von 5 Sternen

+ Welches Kabel brauche ich für LED-Beleuchtung im Wohnmobil?

Für LED-Beleuchtung im Wohnmobil reicht in den meisten Fällen ein Kabelquerschnitt von 0,75 mm² bis 1,5 mm² völlig aus. LED-Leuchten verbrauchen sehr wenig Strom – eine typische LED-Leiste mit 10 Watt zieht nur etwa 0,8 Ampere bei 12 Volt.

Bei kurzen Leitungswegen (bis 3 Meter) kannst du bedenkenlos 0,75 mm² oder 1 mm² verwenden. Bei längeren Distanzen oder wenn du mehrere LED-Spots zusammenhängst, greife lieber zu 1,5 mm², um Spannungsabfall zu vermeiden. Wichtig ist, dass du Fahrzeugleitung vom Typ FLRY verwendest – keine normalen Hauskabel!

Die Absicherung erfolgt mit einer 5-10A KFZ-Sicherung. Für saubere Verbindungen nutze Flachsteckhülsen oder Verbindungsklemmen.

+ Was passiert wenn der Kabelquerschnitt zu dünn ist?

Ein zu dünner Kabelquerschnitt ist gefährlich und kann zu mehreren ernsthaften Problemen führen: Das Kabel erhitzt sich, die Isolierung kann schmelzen und im schlimmsten Fall entsteht ein Kabelbrand. Gerade im Wohnmobil, wo oft brennbare Materialien wie Holz und Dämmstoffe verbaut sind, ist das ein enormes Risiko.

Zusätzlich entsteht ein hoher Spannungsabfall: Deine Geräte bekommen nicht mehr die vollen 12 Volt, sondern vielleicht nur noch 10 oder 11 Volt. Das führt dazu, dass Kühlboxen nicht richtig kühlen, LED-Lampen dimmer leuchten oder USB-Ladegeräte langsamer laden. Bei Wechselrichtern kann es sogar zu Fehlfunktionen oder Abschaltungen kommen.

Die Lösung: Immer mit hochwertigem Fahrzeugleitungs-Set arbeiten und den Querschnitt berechnen oder auf bewährte Richtwerte zurückgreifen. Investiere lieber einmal in dickeres Batteriekabel als später einen Schaden zu riskieren. Sichere alle Leitungen mit passenden KFZ-Sicherungen ab.

+ Welcher Kabelquerschnitt für Wechselrichter im Wohnmobil?

Für einen Wechselrichter im Wohnmobil brauchst du deutlich dickere Kabel als für normale Verbraucher, da hier sehr hohe Ströme fließen. Bei einem 1000-Watt-Wechselrichter fließen theoretisch über 80 Ampere (1000W ÷ 12V = 83A). Hier sind die Richtwerte:

• Bis 300 Watt: mindestens 6 mm²
• 300-1000 Watt: 16 mm²
• 1000-2000 Watt: 25 mm²
• Über 2000 Watt: 35-50 mm²

Halte die Kabelwege so kurz wie möglich – idealerweise unter 1,5 Metern. Verwende ausschließlich reines Kupfer-Batteriekabel, keine Aluminium-Kabel! Für die Verbindungen brauchst du Ringkabelschuhe in passender Größe und eine leistungsstarke Crimpzange.

+ Welches Kabel für Verbindung zwischen Batterie und Verteiler?

Die Hauptleitung zwischen Batterie und Stromverteiler ist eine der wichtigsten Verbindungen in deiner Wohnmobil-Elektrik. Hier solltest du nicht sparen: Verwende mindestens 25 mm² Batteriekabel, bei größeren Installationen oder hohen Dauerströmen besser 35 mm² oder sogar 50 mm².

Diese dicken Querschnitte sind nötig, weil über diese Leitung theoretisch alle Verbraucher gleichzeitig laufen könnten. Bei einer 100Ah-Batterie und entsprechenden Verbrauchern können schnell 50-80 Ampere fließen. Ein zu dünnes Kabel würde sich hier gefährlich erhitzen.

Achte darauf, beide Leitungen (Plus UND Minus) im gleichen Querschnitt zu verlegen. Für die Montage brauchst du Ringkabelschuhe M8 oder M10 und eine passende Crimpzange für große Querschnitte. Die Absicherung erfolgt mit einem Hauptsicherungshalter direkt am Batteriepol.

+ Kann ich normale Hauskabel im Wohnmobil verwenden?

Nein, normale Hauskabel wie NYM oder H07V-K gehören nicht ins Wohnmobil! Diese Kabel sind für die stationäre Installation in Gebäuden konzipiert und halten den besonderen Belastungen im Fahrzeug nicht stand. Sie sind nicht für die ständigen Vibrationen, Temperaturschwankungen von -20°C bis +80°C und mechanischen Belastungen ausgelegt.

Hauskabel werden mit der Zeit spröde, die Isolierung kann reißen und es besteht die Gefahr von Kurzschlüssen oder sogar Kabelbränden. Außerdem sind sie nicht öl- und kraftstoffbeständig – ein wichtiger Faktor gerade in der Nähe des Motorraums.

Verwende stattdessen ausschließlich Fahrzeugleitung FLRY oder FLRY-B. Für Batterie-Hauptleitungen greife zu speziellem flexiblem Batteriekabel. Die paar Euro Mehrkosten sind gut investiert in deine Sicherheit. Ein Fahrzeugleitungs-Sortiment mit verschiedenen Querschnitten ist für Selbstausbauer sehr praktisch.

+ Wie sichere ich Kabel im Wohnmobil richtig ab?

Die richtige Absicherung ist genauso wichtig wie der richtige Kabelquerschnitt – denn die Sicherung schützt das Kabel, nicht das Gerät! Die Sicherung muss so dimensioniert sein, dass sie den maximalen Dauerstrom des Kabels begrenzt. Ein 1,5 mm² Kabel verträgt etwa 15 Ampere, also brauchst du eine 15A-Sicherung oder kleiner – niemals größer!

Wichtige Regeln:

• Die Sicherung gehört so nah wie möglich an die Spannungsquelle (Batterie/Verteiler)
• Verwende KFZ-Flachsicherungen oder Inline-Sicherungshalter
• Für Hauptleitungen: Streifensicherungen bis 100A
• Immer nur die Plus-Leitung sichern, nie die Masse

Ein übersichtlicher Sicherungskasten mit Beschriftung hilft dir, den Überblick zu behalten. Halte Ersatzsicherungen in verschiedenen Stärken an Bord.

+ Welches Werkzeug brauche ich für Kabelarbeiten im Wohnmobil?

Für professionelle Kabelarbeiten im Wohnmobil brauchst du ein Grundset an speziellem Werkzeug. Das wichtigste Tool ist eine Crimpzange für Kabelschuhe – einfaches Verdrillen hält nicht dauerhaft und ist gefährlich. Für größere Querschnitte ab 10 mm² brauchst du eine hydraulische Crimpzange.

Diese Werkzeuge gehören zur Grundausstattung:

• Automatische Abisolierzange (spart Zeit und schont die Kupferadern)
• Seitenschneider zum Kabelkürzen
• Heißluftfön für Schrumpfschlauch
• Digitales Multimeter zum Messen von Spannung und Durchgang

Dazu brauchst du natürlich ein Sortiment an Kabelschuhen in verschiedenen Größen. Viele Hersteller bieten komplette Werkzeug-Sets für Kabelarbeiten an.

+ Wie verhindere ich Spannungsabfall bei langen Kabeln im Wohnmobil?

Spannungsabfall ist bei 12V-Systemen ein häufiges Problem, besonders bei längeren Kabelwegen. Je länger das Kabel, desto mehr Spannung geht verloren – deine Geräte bekommen dann statt 12V vielleicht nur noch 11V oder weniger. Die Lösung liegt in der richtigen Kabelwahl:

Drei Strategien gegen Spannungsabfall:

• Dickeres Kabel verwenden: Statt 1,5 mm² lieber 2,5 mm² oder 4 mm²
• Kabelwege verkürzen: Verteiler strategisch positionieren
• Spannungsabfall berechnen: Maximal 0,5 Volt (4%) sind akzeptabel

Verwende ausschließlich reines Kupferkabel, keine Aluminium-Kabel – die haben einen deutlich höheren Widerstand. Mit einem Multimeter kannst du den Spannungsabfall messen: Miss die Spannung direkt an der Batterie und dann am Verbraucher unter Last. Die Differenz sollte unter 0,5V liegen.
