Wohnmobil Sicherungskasten modernisieren

Der Sicherungskasten im Wohnmobil ist das Herzstück der Elektrik und entscheidet maßgeblich über die Sicherheit und Zuverlässigkeit der Stromversorgung während der Reise. Bei älteren Modellen oder nach jahrelanger Nutzung kann eine Modernisierung sinnvoll sein, um mit den gestiegenen Anforderungen moderner Geräte Schritt zu halten. Dieser Artikel zeigt Ihnen, wie Sie Ihren Wohnmobil Sicherungskasten auf den neuesten Stand bringen und dabei die Sicherheit erhöhen.

Warum den Sicherungskasten im Wohnmobil modernisieren?

Ältere Wohnmobile sind häufig mit veralteten Sicherungssystemen ausgestattet, die den heutigen Anforderungen nicht mehr genügen. Mit der Zeit steigt die Anzahl der elektrischen Geräte im Camper stetig an – von der Kaffeemaschine über Klimaanlage bis zum Laptop-Ladegerät. Die ursprüngliche Elektrik ist für diese Belastung oft nicht ausgelegt.

Eine Modernisierung des Sicherungskastens im Wohnmobil bietet mehrere Vorteile:

• Erhöhte Sicherheit durch moderne Schutzeinrichtungen
• Bessere Übersicht und einfachere Fehlerbehebung
• Zuverlässigere Stromversorgung ohne unerwartete Ausfälle
• Möglichkeit zur Integration neuer Verbraucher

Gerade auf längeren Reisen kann ein zuverlässiges Elektriksystem über Komfort oder Ärger entscheiden. Eine Investition in die Modernisierung zahlt sich daher langfristig aus.

Bestandsaufnahme des alten Sicherungskastens

Bevor Sie mit der Modernisierung beginnen, sollten Sie den Ist-Zustand Ihres Sicherungskastens im Wohnmobil gründlich analysieren. Machen Sie zunächst Fotos von der aktuellen Verkabelung, um später alle Leitungen korrekt wieder anschließen zu können.

Prüfen Sie folgende Aspekte:

Alter der verbauten Komponenten: Sicherungshalter können spröde werden, Kabelverbindungen oxidieren und Beschriftungen unleserlich werden. Sicherungen, die älter als 10 Jahre sind, sollten generell ausgetauscht werden.

Art der Sicherungen: Viele ältere Wohnmobile verwenden noch klassische Schmelzsicherungen statt moderner Sicherungsautomaten. Diese sind weniger zuverlässig und beim Austausch muss immer eine passende Ersatzsicherung vorrätig sein.

Stromkreisaufteilung: Überprüfen Sie, ob alle Verbraucher sinnvoll auf verschiedene Stromkreise verteilt sind oder ob einzelne Sicherungen überlastet werden. Wie in unserem Artikel „Bordnetz sicher vor Überlastung schützen“ beschrieben, ist eine durchdachte Lastverteilung essenziell.

Moderne Komponenten für den Wohnmobil Sicherungskasten

Für die Modernisierung stehen verschiedene hochwertige Komponenten zur Verfügung:

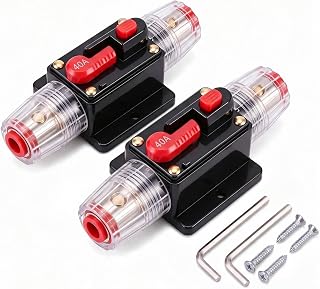

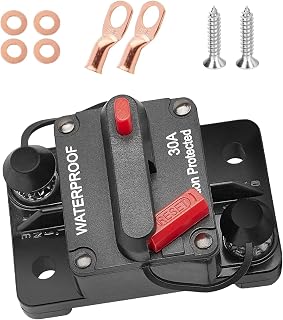

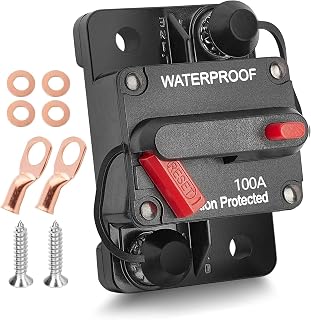

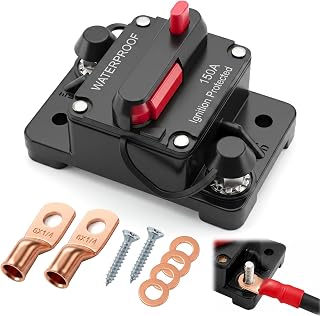

Sicherungsautomaten statt Schmelzsicherungen: Sicherungsautomaten bieten mehrere Vorteile gegenüber herkömmlichen Schmelzsicherungen. Sie müssen nach dem Auslösen nicht ersetzt, sondern können einfach wieder eingeschaltet werden. Zudem reagieren sie präziser auf Überlaststrom und sind langlebiger.

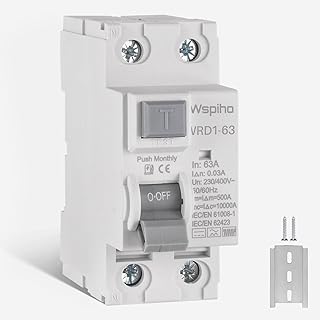

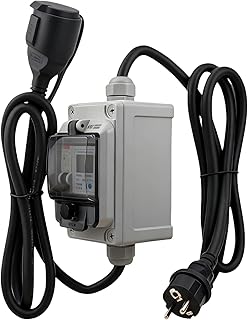

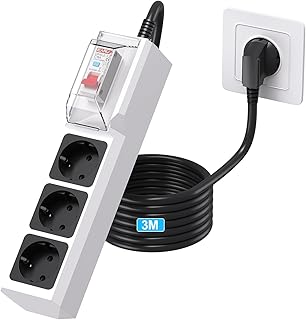

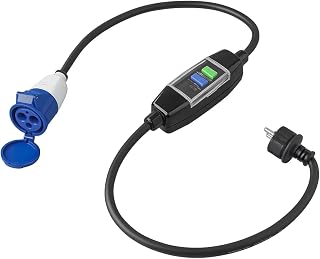

FI-Schutzschalter für 230V-Kreise: Ein moderner FI-Schutzschalter ist für den Wechselstromkreis im Wohnmobil unverzichtbar. Er schützt vor lebensgefährlichen Stromschlägen, indem er bei Fehlströmen sofort abschaltet.

Überspannungsschutz: Zum Schutz empfindlicher Elektronik wie Navigationsgeräte, TV oder Ladegeräte empfiehlt sich der Einbau eines Überspannungsschutzes. Dieser verhindert Schäden durch Spannungsspitzen, die etwa beim Anschluss an minderwertige Campingplatz-Stromversorgungen auftreten können.

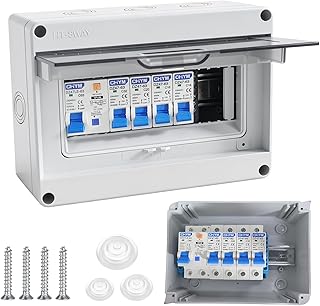

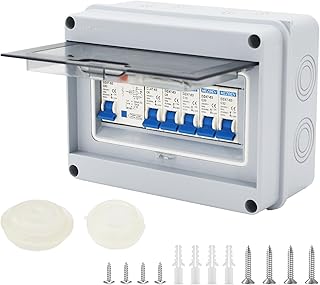

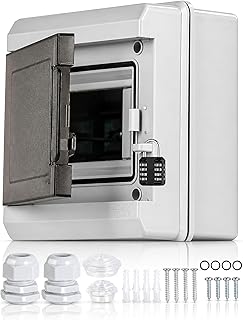

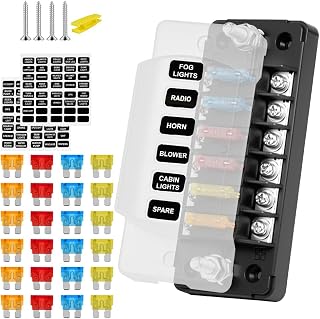

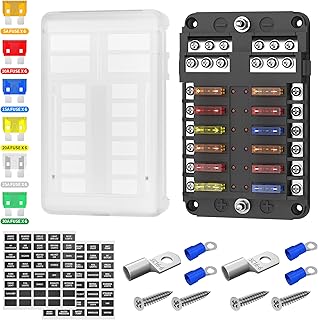

Moderne Verteilerdose: Eine übersichtliche Verteilerdose mit ausreichend Platz für alle Komponenten erleichtert zukünftige Arbeiten und Erweiterungen. Achten Sie auf Modelle mit guter Zugänglichkeit und wasserdichter Ausführung.

Schritt-für-Schritt-Anleitung zur Modernisierung des Wohnmobil Sicherungskastens

Sicherheitshinweis: Arbeiten an der Elektrik sollten nur mit entsprechender Fachkenntnis durchgeführt werden. Im Zweifelsfall einen Fachmann beauftragen. Vor Beginn der Arbeiten unbedingt alle Stromquellen (Landstrom, Batterie) trennen!

Schritt 1: Planung und Vorbereitung

Erstellen Sie einen detaillierten Plan für Ihren neuen Sicherungskasten. Zeichnen Sie ein Schaltbild und bestimmen Sie, welche Verbraucher auf welchen Stromkreis gelegt werden sollen. Berücksichtigen Sie dabei die typische Stromaufnahme der Geräte, um Überlastungen zu vermeiden.

Beschaffen Sie alle notwendigen Komponenten vor Beginn der Arbeiten:

– Sicherungsautomaten in verschiedenen Stärken (10A, 16A, etc.)

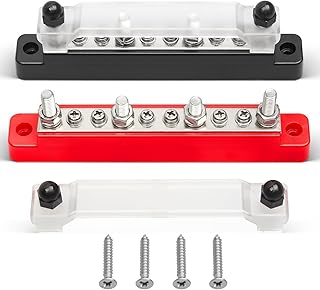

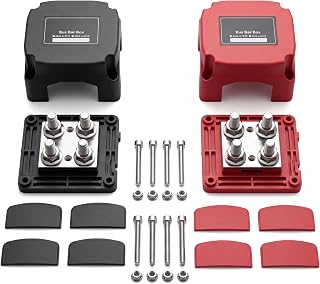

– Sammelschienen für Plus und Minus
– Kabelschuhe in passenden Größen
– Kabel in verschiedenen Querschnitten

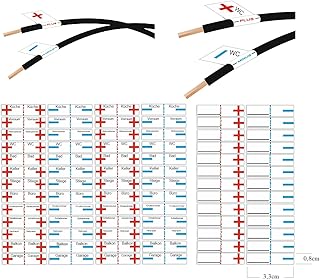

– Beschriftungssystem für die Kennzeichnung

Schritt 2: Demontage des alten Systems

Entfernen Sie vorsichtig alle Komponenten des alten Sicherungskastens. Achten Sie darauf, alle Kabel zu beschriften, um später Verwechslungen zu vermeiden. Dokumentieren Sie jeden Schritt mit Fotos.

Schritt 3: Einbau der neuen Komponenten

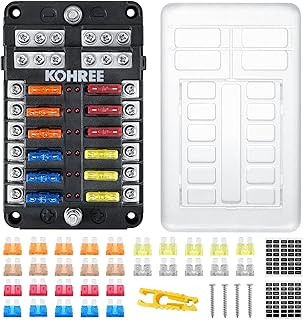

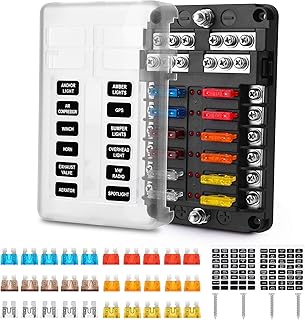

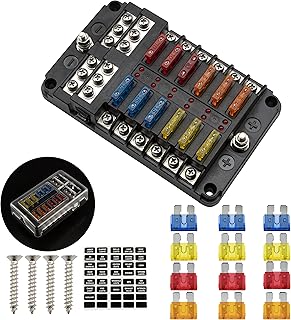

Montieren Sie die neuen Komponenten in der Verteilerdose. Beginnen Sie mit den Sammelschienen für Plus und Minus, gefolgt von den Sicherungsautomaten. Achten Sie auf saubere Kabelführung und genügend Platz für Wartungsarbeiten.

Der Wohnmobil Sicherungskasten sollte logisch aufgebaut sein: Gruppieren Sie ähnliche Verbraucher (z.B. alle Lichtkreise) und ordnen Sie die Sicherungen übersichtlich an.

Schritt 4: Anschluss der Verbraucher

Schließen Sie nun nacheinander alle Verbraucher an. Verwenden Sie dabei Kabel mit ausreichendem Querschnitt entsprechend der zu erwartenden Stromstärke. Bei 12V-Systemen sollten Sie größere Querschnitte wählen als bei 230V-Anlagen, da die Stromstärken deutlich höher sind.

Achten Sie auf fachgerechte Verbindungen: Kabelschuhe sollten fest angecrimpt sein und Schraubverbindungen mit dem richtigen Drehmoment angezogen werden. Lose Verbindungen können zu Übergangswiderständen führen, die sich erwärmen und im schlimmsten Fall einen Brand verursachen können.

Wichtige Sicherheitsfeatures im modernisierten Sicherungskasten

Bei der Modernisierung Ihres Wohnmobil Sicherungskastens sollten einige wichtige Sicherheitsfeatures nicht fehlen:

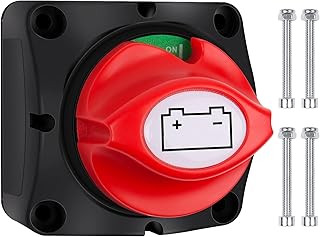

Batterietrennschalter: Ein Batterietrennschalter ermöglicht das komplette Abschalten des 12V-Bordnetzes. Dies ist besonders wichtig bei längeren Standzeiten oder Arbeiten am Fahrzeug.

Separate Absicherung kritischer Verbraucher: Sicherheitsrelevante Systeme wie Gaswarner oder Alarmanlagen sollten einen eigenen, deutlich gekennzeichneten Sicherungskreis erhalten.

Überlastungsschutz für die Bordbatterie: Ein Batterieschutz verhindert die schädliche Tiefentladung der Batterie, indem er bei kritischem Ladezustand Verbraucher abschaltet.

Schritt 5: Beschriftung und Dokumentation

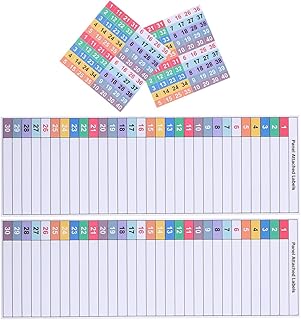

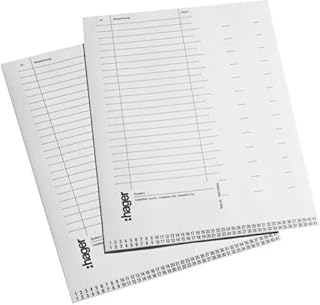

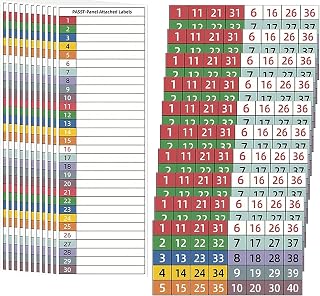

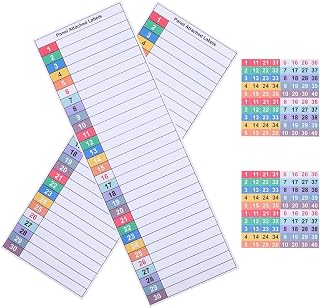

Eine klare Beschriftung aller Sicherungen und Stromkreise ist unerlässlich. Erstellen Sie eine übersichtliche Beschriftung mit Angabe, welcher Verbraucher über welche Sicherung läuft. Dies erleichtert die Fehlersuche bei Problemen erheblich.

Ergänzen Sie Ihre Fahrzeugunterlagen um einen aktuellen Schaltplan des neuen Sicherungskastens. Dies ist besonders wertvoll für spätere Erweiterungen oder wenn andere Personen an der Elektrik arbeiten müssen.

Wie im Artikel „Elektrik im Camper verstehen“ ausführlich erklärt wird, ist ein grundlegendes Verständnis der Bordelektrik für jeden Wohnmobilbesitzer wichtig.

Praxistipps für die Modernisierung des Wohnmobil Sicherungskastens

Reserve einplanen: Planen Sie bei der Neugestaltung des Sicherungskastens gleich zusätzliche freie Plätze für spätere Erweiterungen ein. So können Sie zukünftig problemlos neue Verbraucher integrieren, ohne das gesamte System umbauen zu müssen.

Qualität bei Materialien: Sparen Sie nicht an der Qualität der Komponenten. Hochwertige Marine-Elektrik-Komponenten sind zwar teurer, bieten aber deutlich höhere Zuverlässigkeit und Sicherheit gerade unter den rauen Bedingungen im Wohnmobil.

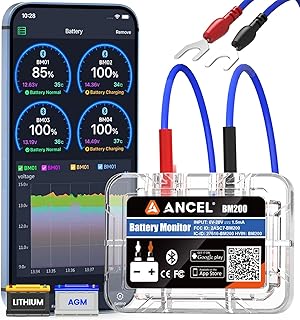

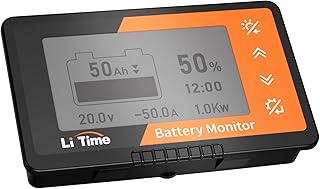

Spannungsmessung integrieren: Ein fest installierter Batteriemonitor zeigt Ihnen jederzeit den aktuellen Ladezustand und die Spannung an. So behalten Sie die Leistungsfähigkeit Ihres Bordnetzes stets im Blick.

Fazit: Mehr Sicherheit durch modernen Sicherungskasten

Die Modernisierung des Wohnmobil Sicherungskastens ist ein wichtiges Projekt, das die Sicherheit und Zuverlässigkeit der Bordelektrik deutlich erhöht. Mit modernen Komponenten wie Sicherungsautomaten, FI-Schutzschaltern und einer übersichtlichen Anordnung schaffen Sie die Basis für sorgenfreies Reisen.

Die Investition in einen modernisierten Sicherungskasten zahlt sich durch höhere Betriebssicherheit, geringere Störanfälligkeit und einfachere Wartung schnell aus. Zudem steigern Sie den Wert Ihres Wohnmobils und sind für zukünftige Erweiterungen der Bordelektrik bestens gerüstet.

Beachten Sie bei allen Arbeiten an der Elektrik die Sicherheitshinweise und ziehen Sie im Zweifel einen Fachmann hinzu. Mit sorgfältiger Planung und hochwertigen Komponenten wird Ihr modernisierter Wohnmobil Sicherungskasten ein zuverlässiger Begleiter auf all Ihren Reisen sein.
