Wohnmobil Sicherungen richtig dimensionieren

Die Elektrik im Wohnmobil ist ein komplexes System, das durch richtig dimensionierte Wohnmobil Sicherungen geschützt werden muss. Falsch gewählte Sicherungen können zu gefährlichen Situationen oder unnötigen Ausfällen führen. In diesem Artikel erfahren Sie, wie Sie Ihre Sicherungen korrekt auswählen, dimensionieren und installieren, um Ihr Bordnetz optimal zu schützen.

Warum die richtige Dimensionierung von Wohnmobil Sicherungen entscheidend ist

Sicherungen sind die stillen Wächter Ihrer Wohnmobil-Elektrik. Sie unterbrechen den Stromfluss, wenn dieser zu stark wird und schützen so Ihre wertvollen Geräte und das gesamte Bordnetz vor Überlastung. Die richtige Dimensionierung von Wohnmobil Sicherungen ist keine Nebensache, sondern ein entscheidender Sicherheitsfaktor.

Zu schwach dimensionierte Sicherungen lösen ständig aus und sorgen für Frust auf Reisen. Zu stark dimensionierte Sicherungen hingegen bieten keinen ausreichenden Schutz und können im schlimmsten Fall zu Kabelbränden führen. Beides möchten wir mit diesem Ratgeber vermeiden.

Die verschiedenen Typen von Sicherungen im Wohnmobil

Im Wohnmobil kommen verschiedene Sicherungstypen zum Einsatz. Die Auswahl hängt von Stromstärke, Einbauplatz und Anwendungsbereich ab:

Flachsicherungen (KFZ-Sicherungen)

Diese kompakten Sicherungen sind die häufigsten im Wohnmobil. Ein Flachsicherungen Set gehört in jedes Wohnmobil. Sie sind farbcodiert nach Amperewert:

• Grau: 2A
• Violett: 3A
• Rosa: 4A
• Braun: 7,5A
• Rot: 10A
• Blau: 15A
• Gelb: 20A
• Weiß: 25A
• Grün: 30A

Glassicherungen

Diese älteren Sicherungen findet man noch in manchen Geräten und älteren Wohnmobilen. Sie haben zylindrische Form und bestehen aus einem Glasröhrchen mit integriertem Schmelzdraht.

MAXI-Sicherungen

Für höhere Stromstärken, beispielsweise direkt an der Batterie oder für leistungsstarke Wechselrichter, kommen MAXI Sicherungen zum Einsatz. Diese können Ströme bis 50A oder mehr absichern.

Automatische Sicherungen / Leitungsschutzschalter

Diese wiedereinschaltbaren Sicherungen werden zunehmend beliebter, da sie nach dem Auslösen einfach zurückgesetzt werden können, ohne dass ein Austausch nötig ist.

So berechnen Sie den richtigen Amperewert für Ihre Sicherungen

Die korrekte Dimensionierung von Wohnmobil Sicherungen folgt einem einfachen Grundprinzip: Die Sicherung muss einerseits den normalen Betriebsstrom zuverlässig durchlassen, andererseits bei Überlastung schnell genug auslösen, um Schäden zu vermeiden.

Für die Berechnung benötigen Sie zwei Werte:

1. Den maximalen Betriebsstrom des zu sichernden Geräts (in Ampere)
2. Die Belastbarkeit der verwendeten Kabel (in Ampere)

Als Faustregel gilt: Die Sicherung sollte etwa 20-30% über dem maximalen Betriebsstrom liegen, aber mindestens 20% unter der maximalen Kabelbelastbarkeit.

Beispiel: Ein Gerät zieht maximal 8A Strom. Das verwendete Kabel hat einen Querschnitt von 1,5mm² und kann maximal 16A tragen. Eine 10A Sicherung wäre hier die richtige Wahl – sie lässt den Betriebsstrom durch, löst aber aus, bevor das Kabel überlastet wird.

Beziehung zwischen Kabelquerschnitt und Sicherungswert

Für die sichere Installation ist es wichtig, Kabelquerschnitt und Sicherungswert aufeinander abzustimmen:

Kabelquerschnitt	Max. empfohlene Sicherung	Typische Anwendung
0,75 mm²	6A	Kleinverbraucher, LED-Beleuchtung
1,5 mm²	10A	Beleuchtungskreise, kleine Verbraucher
2,5 mm²	16A	Steckdosen, mittelgroße Verbraucher
4 mm²	20A	Kühlschrank, Heizung
6 mm²	25A	Klimaanlage, Ladegeräte
10 mm²	35A	Wechselrichter (kleine), Hauptleitungen
16 mm²	50A	Batterieanschlüsse, leistungsstarke Wechselrichter

Häufige Fehler bei der Sicherungsdimensionierung vermeiden

Bei der Installation von Wohnmobil Sicherungen werden oft Fehler gemacht, die die Sicherheit beeinträchtigen können:

Überdimensionierung der Sicherungen

Ein häufiger Fehlerglauben: „Eine stärkere Sicherung ist besser, dann löst sie nicht ständig aus.“ Das Gegenteil ist der Fall! Eine zu starke Sicherung schützt das Kabel nicht mehr ausreichend. Bei einem Kurzschluss könnte das Kabel überhitzen und einen Brand verursachen, bevor die Sicherung auslöst.

Falsche Platzierung im Stromkreis

Sicherungen müssen immer möglichst nah an der Stromquelle platziert werden – also nahe an der Batterie bzw. am Anfang des zu schützenden Stromkreises. Eine im Sicherungskasten Wohnmobil falsch platzierte Sicherung kann dazu führen, dass Kabelstrecken ungeschützt bleiben.

In einem ausführlichen Artikel zum Thema Elektrik im Camper verstehen finden Sie weitere wichtige Grundlagen zum Verständnis des elektrischen Systems in Ihrem Wohnmobil.

Verwendung falscher Sicherungstypen

Nicht jede Sicherung eignet sich für jeden Einsatzzweck. Beispielsweise sind normale Haushaltssicherungen für den Einsatz im Wohnmobil ungeeignet, da sie nicht für die Vibrationen und Temperaturschwankungen ausgelegt sind.

Praktische Tipps für die Installation von Wohnmobil Sicherungen

Für eine sichere Installation Ihrer Sicherungen sollten Sie folgende Punkte beachten:

Sicherungen dokumentieren

Erstellen Sie einen Schaltplan Ihres Bordnetzes und dokumentieren Sie, welche Sicherung welchen Stromkreis absichert. Diese Übersicht hilft Ihnen im Fehlerfall schnell, das Problem zu lokalisieren.

Qualität der Kontakte sicherstellen

Lockere oder korrodierte Kontakte an Sicherungshaltern können zu erhöhten Übergangswiderständen führen. Diese erzeugen Wärme und können im Extremfall einen Brand verursachen. Stellen Sie sicher, dass alle Verbindungen fest und korrosionsfrei sind.

Ersatzsicherungen mitführen

Führen Sie stets ein Set KFZ Sicherungen in verschiedenen Amperewerten mit. Im Falle einer defekten Sicherung können Sie diese dann sofort austauschen, ohne Ihre Reise unterbrechen zu müssen. Unseren Artikel „Defekte Sicherungen schnell tauschen“ können Sie für weitere Informationen konsultieren.

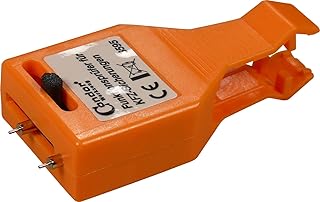

Verwenden Sie einen Sicherungstester

Ein Elektrik Tester hilft Ihnen zu prüfen, ob eine Sicherung defekt ist, ohne sie aus dem Sicherungshalter entfernen zu müssen. Dies spart Zeit bei der Fehlersuche.

Spezialfall: Sicherungen für Solaranlagen und Zusatzbatterien

Bei Erweiterungen des Bordnetzes mit Solaranlagen oder Zusatzbatterien ist die korrekte Dimensionierung der Wohnmobil Sicherungen besonders wichtig. Hier einige spezifische Hinweise:

Solaranlagen absichern

Solaranlagen sollten sowohl auf der Eingangsseite (zwischen Panel und Laderegler) als auch auf der Ausgangsseite (zwischen Laderegler und Batterie) abgesichert werden. Die Dimensionierung richtet sich nach der maximalen Stromstärke der Anlage.

Parallele Batterien

Bei paralleler Verschaltung mehrerer Batterien muss jede Batterie einzeln abgesichert werden. So wird verhindert, dass bei einem Kurzschluss die gesamte Energie aller Batterien durch eine Leitung fließt.

Fazit: Sicherheit durch richtige Dimensionierung

Die korrekte Dimensionierung von Wohnmobil Sicherungen ist ein essentieller Bestandteil eines sicheren elektrischen Systems in Ihrem Reisemobil. Durch die richtige Auswahl der Sicherungswerte, passende Kabelquerschnitte und fachgerechte Installation sorgen Sie für Schutz vor Überlastung und minimieren das Brandrisiko.

Nehmen Sie sich die Zeit, Ihr Bordnetz zu analysieren und die Sicherungen entsprechend zu dimensionieren. Bei komplexen Installationen oder Unsicherheiten sollten Sie einen Fachmann hinzuziehen. Die Investition in die richtige Absicherung ist eine Investition in Ihre Sicherheit und sorgt für sorgenfreie Reisen mit Ihrem Wohnmobil.

Mit diesem Wissen sind Sie bestens gerüstet, um die elektrische Sicherheit in Ihrem Wohnmobil zu gewährleisten und unnötige Ausfälle durch falsch dimensionierte Sicherungen zu vermeiden.
